نقد و بررسی اجمالی سنسور نوری کوینو مدل KPS-ARTR
سنسور نوری کوینو ساخت کشور کره جنوبی می باشد. سنسور نوری نوعی سنسور مجاورتی می باشد که به وسیله نور جهت تشخیص اجسام مورد بررسی و پردازش قرار میگیرد . نوع عملکرد سنسور های نوری بدین شکل است که سنسور دارای یک فرستنده Emitter که دارای نور می باشد و گیرنده Receiver که نور از سنسور را دریافت می کند ساخته شده است که سیگنال دریافت شده به وسیله برد الکترونیکی تقویت شده و باعث تغییر در وضعیت خروجی سنسور می شود . نوع عملکر سنسور آینده دار بدین شکل است که با استفاده از یک آینه منشور که مقابل سنسور قرار گرفته وجود اجسام مقابل سنسور را تشخیص می دهد . عملکرد این مدل از سنسور ها مشابه سنسور یک طرفه می باشد با این فرق که نور ارسال از سنسور به آینه برخورد کرده و با بازتاب زاوی ۹۰ درجه به سنسور باز میگردد و وقتی جسمی بین سنسور و آینه قرار بگیرد باعث قطع این ارتباط می شود .
مشخصات فنی
مشخصات
-
اقلام همراهآینه سنسور
-
دفترچه راهنما
-

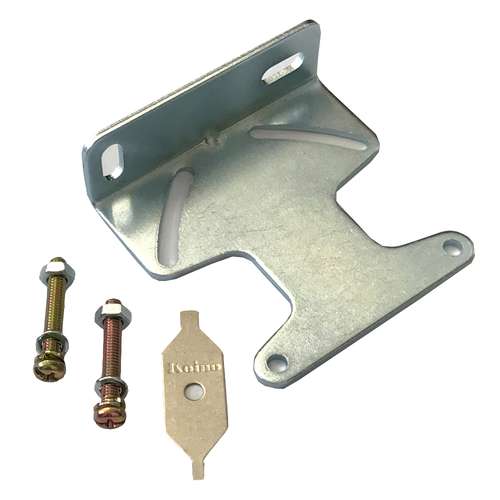

گیره نگهدارنده
-
2 عدد پیچ و مهره مخصوص
-
سایر توضیحاتنوع تشخیص رفلکتوری ، فاصله تشخیص سنسور ۵ متر ، تغذیه ۲۴-۲۴۰ ولت DC-AC ، منبع نور مادون قرمز (۹۴۰nm) ، خروجی رله NO-NC ، اتصال کابلی ، انتخاب Light On & Dark On با سیم فرمان
-
ابعاد6x5x2 سانتی‌متر
-
وزن0.6 کیلوگرم

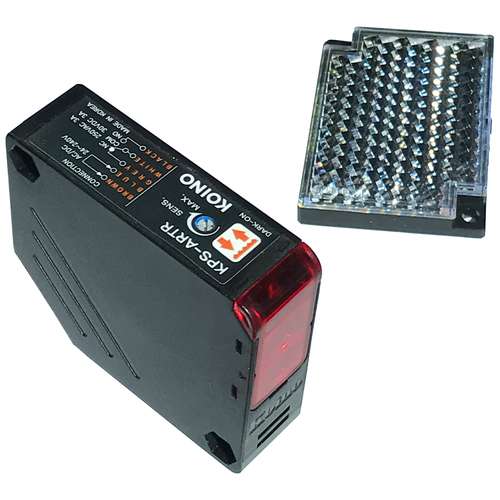

تصاویری از سنسور نوری کوینو مدل KPS-ARTR :
